Сталь 40 (ст40) — характеристики, применение

Класс стали 40 — конструкционная углеродистая качественная.

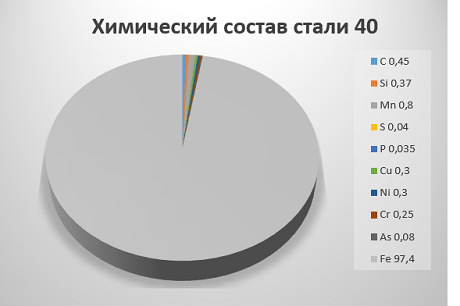

Химический состав стали 40

Термообработка: Нормализация

Температура ковки, °С: начала 1250, конца 800. Заготовки сечением до 400 мм охлаждаются на воздухе.

Твердость материала: HB 10 -1 = 187 МПа

Температура критических точек: Ac1 = 724 , Ac3(Acm) = 790 , Ar3(Arcm) = 760 , Ar1 = 680

Свариваемость материала: ограниченно свариваемая. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС. Рекомендуется подогрев и последующая термообработка. КТС без ограничений.

Флокеночувствительность: не чувствительна.

Склонность к отпускной хрупкости: не склонна.

Обрабатываемость резанием: в горячекатанном состоянии при HB 170 и σв=520 МПа,  К υ тв. спл=1,2 и Кυ б.ст=1,05

Сталь 40 применение:

Трубы, поковки, крепежные детали, валы, диски, роторы, фланцы, зубчатые колеса, втулки для длительной и весьма длительной службы при температурах до 425 град.

Российские аналоги стали 40:

35, 45, 40Г

Зарубежные аналоги стали 40:

Зарубежные аналоги стали 40

Вид поставки:

  • Сортовой прокат в том числе фасонный: ГОСТ 1050-88, ГОСТ 2590-2006ГОСТ 2591-2006ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8240-97, ГОСТ 8239-89.
  • Калиброванный пруток ГОСТ 7417-75ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78.
  • Шлифованный пруток и серебрянка ГОСТ 14955-77, ГОСТ 10702-78.
  • Лист толстый ГОСТ 19903-74, ГОСТ 1577-93, ГОСТ 4041-71.
  • Лист тонкий  ГОСТ 16523-97.
  • Лента ГОСТ 1530-78, ГОСТ 2284-79, ГОСТ 10234-77.
  • Полоса ГОСТ 103-2006, ГОСТ 82-70, ГОСТ 1577-93.
  • Проволока ГОСТ 17305-91, ГОСТ 5663-79.
  • Поковки и кованые заготовки ГОСТ 8479-70, ГОСТ 1133-71.
