Сталь 35ХГСА характеристики

Класс стали 35ХГСА — конструкционная легированная.

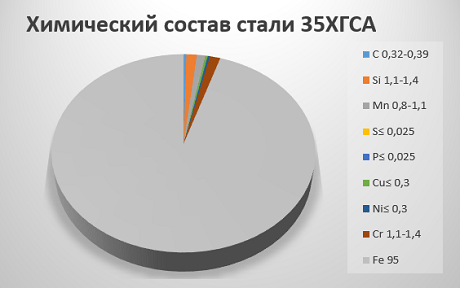

Химический состав стали 35ХГСА

Термообработка: Закалка и отпуск

Температура ковки, °С: начала 1250, конца 860-880. Сечения до 100 мм охлаждаются на воздухе, 101-200 мм - в мульде, 201-300 мм - с печью.

Твердость материала: HB 10 -1 = 241 МПа

Температура критических точек: Ac1 = 760 , Ac3(Acm) = 830 , Ar3(Arcm) = 705 , Mn = 670

Свариваемость материала: ограниченно свариваемая. Способы сварки РДС, АДС под флюсоми газовой защитой, АрДС. Рекомендуется подогрев и требуется последующая термообработка, КТС без ограничений.

Обрабатываемость резанием: в горячекатанном состоянии при HB 207-217 и σв=710 МПа,  К υ тв. спл=0,85 и Кυ б.ст=0,75

Флокеночувствительность: чувствительна.

Склонность к отпускной хрупкости: склонна.

Сталь 35ХГСА применение:

Фланцы, кулачки, пальцы, валики, рычаги, оси, детали сварных конструкций и другие улучшаемые детали сложной конфигурации, работающие в условиях знакопеременных нагрузок.

Вид поставки:

  • Сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 2590-2006ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 10702-78.
  • Калиброванный пруток ГОСТ 4543-71,  ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 7417-75, ГОСТ 1051-73, ГОСТ 10702-78.
  • Шлифованный пруток и серебрянка: ГОСТ 4543-71, ГОСТ 14955-77.
  • Полоса ГОСТ 103-2006.
  • Поковки и кованые заготовки ГОСТ 4543-71, ГОСТ 8479-70, ГОСТ 1133-71.

Российские аналоги стали 35ХГСА:

30ХГС, 30ХГСА, 30ХГТ, 35ХМ

Зарубежные аналоги стали 35ХГСА:

35ChGSA (BDS Болгария), 35HGS, 35HGSA (PN Польша)
