Сталь 15 (ст15) — характеристики, применение

Класс стали 15 — конструкционная углеродистая качественная.

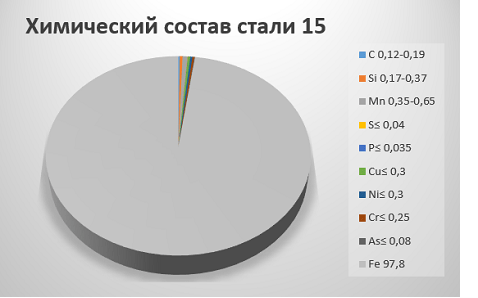

Химический состав стали 15

Термообработка: Состояние поставки

Температура ковки, °С: начала 1300, конца 700. Охлаждение на воздухе

Твердость материала: HB 10 -1 = 149 МПа

Температура критических точек: Ac1 = 735 , Ac3(Acm) = 860 , Ar3(Arcm) = 840 , Ar1 = 685

Свариваемость материала: без ограничений, кроме деталей после химико термической обработки. Способы сварки: РДС, АДС под флюсом и газовой защитой, КТС.

Флокеночувствительность: не чувствительна.

Склонность к отпускной хрупкости: не склонна.

Обрабатываемость резанием: в горячекатанном состоянии при HB 143 К υ тв. спл=1,8

Сталь 15 применение:

Болты, винты, крюки и другие детали, к которым предъявляются требования высокой пластичности и работающие при температуре от —40 до 450 °С; после ХТО — рычаги, кулачки, гайки и другие детали, к которым предъявляются требования высокой поверхностной твердости и невысокой прочности сердцевины.

Российские аналоги стали 15:

10, 20

Зарубежные аналоги стали 15:

Зарубежные аналоги стали 15

Вид поставки:

  • Сортовой прокат, в том числе фасонный: ГОСТ 1050-88, ГОСТ 2591-2006ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8240-97, ГОСТ 8239-89, ГОСТ 2590-2006.
  • Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78.
  • Шлифованный пруток и серебрянка ГОСТ 14955-77, ГОСТ 10702-78.
  • Лист толстый ГОСТ 19903-74, ГОСТ 1577-93.
  • Лист тонкий ГОСТ 16523-97.
  • Лента ГОСТ 6009-74, ГОСТ 2284-79, ГОСТ 10234-77.
  • Полоса ГОСТ 103-2006, ГОСТ 82-70.
  • Проволока ГОСТ 5663-79, ГОСТ 17305-91.
  • Поковки и кованые заготовки ГОСТ 8479-70.
  • Трубы ГОСТ 10705-80, ГОСТ 10704-91.
